1、材料與方法
1.1材料

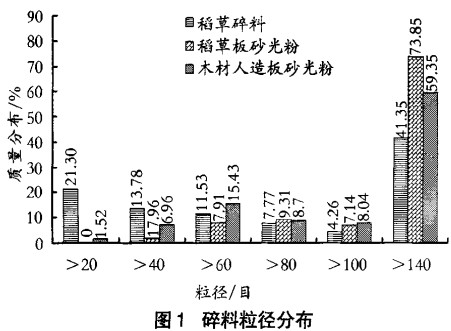

選取三種碎料作為燃料棒的原料：1）稻草碎料（含水率9.6%）；2）稻草板砂光粉（后文簡稱“稻草粉”，含水率7.5%），取自江蘇鼎元科技發展有限公司；3）木材人造板砂光粉（后文簡稱“木粉”，意楊，含水率9.9%），取自徐州長青定向結構板有限公司。碎料粒徑分布如圖l所示。從圖中可見：三種碎料都含有較多的細粉（小于80目：稻草碎料45.61%，稻草板砂光粉80.99%，木材人造板砂光粉67.39%），但稻草碎料粒徑分布桕對偏大（大于80目46.61%）。后文將考察原料形態對成型燃料工藝和性能的影響。
1.2燃料棒生產I藝與沒備
采用螺旋擠壓式成型機，燃料棒呈正六邊形，內含20 mm排汽孔。研究表明，致密成型關鍵工藝因子包括：碎料形態、成型溫度、成型壓力（或螺旋轉速）和碎料含水率等。基本流程為：秸稈碎料和砂光粉準備→顆粒機、秸稈壓塊機等擠壓機升溫-裝料→擠壓成品→殘余燃料棒燃燼。基于前人的研究成果，本次研究工藝條件確定為：成型溫度為300℃，擠壓速度1 m/min，含水率8%～10%，原料配比見表1。
1.3性能測試
為了揭示燃料棒的密實程度和燃燒性能，參照CB/T 212 - 2001《煤的工業分析方法》，分別測試了產品的密度、燃燒速率、水分、灰分、揮發分和固定碳含量。另外，鑒于燃料棒采用無膠擠壓形成，在空氣中長時間吸濕（水）可能導致膨脹乃至潰散，提出了“時效含水率( Time-related Moisture Content)”的概念，反應燃料棒含水率隨時間的變化關系。具體測試方法為：將燃料棒試樣置于相對濕度為100%的密閉環境，每間隔24 h稱取試樣的質量，直到試樣呈現潰散現象，再取出烘至絕干獲得絕干質量，據此獲得各時間點的含水率，探尋含水率與燃料棒潰散時間的相關關系，可為生產燃料棒（未炭化）的貯存與運輸提供參考。
2、結果與分析
2.1密度

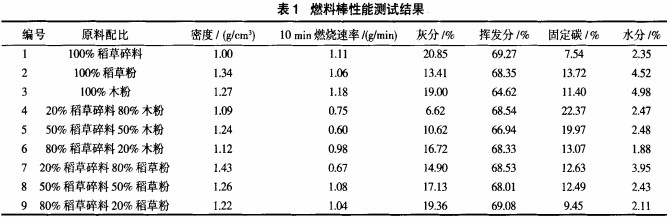

生物質致密成型技術，是在無外加膠粘劑的狀態下，依靠機械加壓和加熱，使松散的生物質碎料（例如鋸末、刨花、砂光粉、稻殼等）密實化，達到較高的密度和強度，以期改善生物質的燃燒性能。由于缺乏外加膠粘劑，密度成為決定燃料成型、強度、耐久性以及燃燒性能的關鍵因子之一。從表1可以看出，稻木粉屑燃料棒密度普遍高于1.0 g/cm3。
碎料形態和材料性質對密度水平具有顯著的影響。從表1中可以看出，在同樣的擠壓工藝條件下，100%稻草碎料燃料棒在密度1.0g/cm3時即可良好成型，而100%稻草板砂光粉和100%木材人造板砂光粉分別達到1.34 g/cm3和1.27 g/cm3方可。顯然，形態越大，碎料的交織能力越強，更有助于成型。相對而言，稻草粉比木粉“自粘”作用更弱，這主要歸咎于稻草粉中含量相對高的無機礦物質（如二氧化硅）的阻隔效應�；旌纤榱�(混合比例：20%、50%、80%)也同樣體現出上述趨勢，稻草碎料含量越高，所需成型密度越低；“木粉一稻草碎料”的混合原料，其成型燃料密度比“稻草粉一稻草碎料”低。
姜洋等( 2004)研究指出，適于生物質成型燃料的碎料，其合理粒徑應心于5 mm，長度宜控制在25 mm以下。本項試驗進一步表明，在上述優化范圍內，可以通過改變碎料形態和材料種類，靈活調控成型燃料的密度，以求達到理想的燃燒性能。
2.2燃燒速率
燃料形態是影響燃燒性能的重要因素。對于碎料型燃料（例如砂光粉），必須采用噴燃或流化燃燒方式，對傳統的鏈條式鍋爐進行改造；即便如此，其燃燒速率也受到送料均勻性的影響，難以控制；通過致密成型，上述困難可以得到有效改善。試驗測試了不同配比燃料棒的燃燒速率。燃燒初期( 0～10 min)，揮發分濃度較大，燃燒速率普遍快，達到0.60～1.18 g/min；中后期( 1～30 min)，灰殼的逐漸加厚，阻礙揮發份向外溢出，導致燃燒速率放慢且趨于平穩，達到0.03～0.09g/min。從表1可以看出，原料的變化對燃燒速率沒有顯著影響。
2.3工業分析
工業分析涵蓋水分、灰分、揮發分和固定碳等指
標，四個指標測試值滿足如下數學關系：水分含量(%)+灰分含量(%)+揮發分含量(%)+固定碳含量(%)= 100%。本試驗對不同原料的燃料棒進行分析，結果見表l和圖2。結果表明，所有燃料棒產品（1～9號試件）的揮發分含量相近( 64.62%～69.27%)，但灰分含量( 6.62%～20.85%)和固定碳含量(7.54%～22.37%)隨粉屑形態和原料配比的變化，呈現顯著差異。1）粉屑形態的影響：以1—2號試件為代表，盡管同為稻草，碎料的灰分含量(20.85%)明顯比砂光粉( 13.41010)高。這可從稻草板的制造工藝過程分析：稻草一截斷(含分選)→粉碎→分選-→稻草碎料→稻草板→砂光→砂光粉。由此可見，從稻草到砂光粉，經歷了兩次分選工序，導致無機礦物質（灰分）含量有所降低。2）原料配比的影響：隨著稻草碎料混合比例的提高（20%→80%），混合燃料棒的灰分合量明顯增加（“稻草碎料一木粉”：6.62%→16.72%；“稻草碎料→稻粉”：14.90%→19.36%）。
上述分析進一步表明，通過調整粉屑形態和復合不同原材料，可以有效改善燃料棒的燃燒性能。
2.4時效含水率
燃料棒的形態和尺寸穩定性關系到產品的貯存時間。在試驗中，采取加速濕變方式（相對濕度100%），揭示了燃料棒的耐久性能。結果表明，在初含水率為0.32%～2.73%的條件下，9種原料的燃料棒經歷9～10天強制吸濕后，含水率達到4.89%～16.59%，普遍呈現潰散現象。初含水率越高，10天后的含水率也越高。值得指出的是，在本次試驗中，采取300℃的加熱溫度條件，產品表面尚無明顯炭化現象；如果通過調整擠壓工藝，賦予燃料棒表面炭化保護層，可望能延長產品的貯存周期。

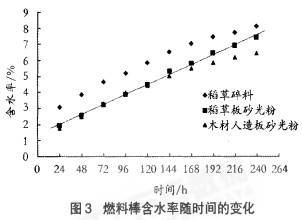

圖3以1—3號試件為例（其他試件體現了同樣的趨勢），描述了燃料棒的含水率隨時間的變化。從圖上可以看出，在100%相對濕度條件下陳放10天，試件含水率MC(t)與時間t呈現強線性關系（回歸系數R2見表2），即：MC(t)=MCo+K.t。式中，MCo和K分別為初含水率(%)和每小時變化率(%)。9種試件的線性分析參數（每小時變化率K、回歸系數R2）匯總于表2。
從表2可以比較不同原料配比條件下，燃料棒的吸濕速率。三種原料中，稻草板砂光粉每小時變化率K值最大( 2,59%)，稻草碎料其次(2.34%)，木粉最小(2.18%)。這種趨勢也體現在混合原料燃料棒中。“稻草碎料一木粉”混合燃料棒中，隨著稻草碎料含量的增大(20%～80%)，K值呈明顯的遞增趨勢。這表明，利用碎料、木粉和稻草粉的吸濕差異性，在一定程度上可以調控混合燃料棒的濕變特性。
3、結論
生物質致密成型技術，使稻草粉屑作為工業化燃料成為可能。在擠壓速度（壓力）和溫度確定的條件下，材料種類、碎料形態、成品密度是決定成型燃料產品性能的關鍵因素，采用粗細匹配、材料混合的方法，可以使稻草和木材兩種原料在擠壓性、吸濕性等方面優勢互補，賦予產品優異的綜合性能。
三門峽富通新能源生產顆粒機、秸稈壓塊機、飼料顆粒機等生物質燃料飼料成型機械設備。
