某公司主打產品管樁因其主要原材料——砂石的水分較大，一直用回轉烘干系統對其進行烘干，這成了制約生產的瓶頸。通過考察，我們選擇了鹽城市科寶建材環保設備有限公司生產的KBH高效立式烘干機作為烘干系統的烘干設備，它是科寶公司引用德國克虜伯熱交換技術，結合國內外烘干先進技術開發和研制的專利產品。
1、工作原理及技術性能
1.1 工作原理
物料的烘干過程是物料與熱氣流經過直接的熱交換，將物料中水分蒸發的過程。在烘干機底部溫度達400～450℃狀態下，首先在智能料位儀指示下使提升機進行工作，將< 30mm的物料從提升機喂入預熱帶，后經電動流量控制器，送入散料篦錐，然后滑人篦盆，再經過多組重疊連續均勻滑落，逐步進入烘干帶；烘干后的物料不斷地自由滑落，進入干燥帶。物料在通過預熱帶、烘干帶、干燥帶的過程中不斷與熱氣流發生熱交換，熱量通過對流、輻射等方式傳遞給物料。通過測濕儀將水分2%左右的干燥物料通過電磁振動輸送機自動輸出，再由輸送系統將物料運走。
1.2 技術性能
技術含量高，熱效率達到92. 8%；投資省，占地面積為25m2，無需廠房；逆流操作，干燥快，出口濃度小，僅為10g/m3；依靠重力滑落，熱交換充分，無需動力；適應性強，不僅用于砂石、粘土、礦渣、煤、粉煤灰、鐵粉的烘干，還可烘干礦石、石膏、化工原料等。
2、主要結構及特點
2.1 組成部分

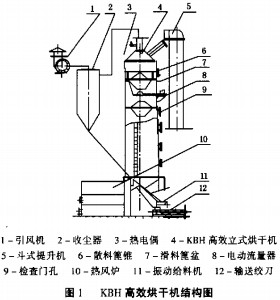

該系統由斗式提升機、KBH高效立式烘干機、高效收塵器、排風機、電磁振動給料機、熱風爐、出料輸送絞刀組成。另外還有排塵管道、溫度控制儀、電動流量器等。烘干機根據烘干過程可劃分為三個帶：“預熱帶、烘干帶、干燥帶”（見圖1）。
2.2 結構特點
物料與熱氣流逆流進行熱交換，利于熱能的充分利用，節能降耗。
烘干機簡體內部的耐火層減少了簡體的銹蝕和磨損，延長了其使用壽命且熱損失小。
采用自動控制下料，根據不同水分、不同粘性的物料，合理控制物料的通過時間，充分發揮其烘干能力。
內部采用耐磨、耐熱合金鑄件，使用壽命長，減少了維護保養的時間，提高了設備的運轉率。
因熱風爐膛與烘干機本體采用靜態密封，徹底解決了傳統烘干機與爐體漏風大，不易密封的難題。
3、安裝及日常維護中應注意的問題
3.1 安裝
首先應檢測、校驗基礎尺寸，然后按順序正確安裝：先裝烘干機，后裝輔助設備，烘干機先裝下簡體和熱風爐，后裝中部和上部筒體，排風管，保溫層和耐火磚逐漸堆砌，最后裝卸料部分。對用法蘭和螺栓聯接的部件，應根據該產品出廠時標注的定位印記進行安裝；安裝時，應注意保證底盤、上下簡體、逐漸堆放的散料篦錐和滑料篦盆，排氣管和實心錐斗同心度偏差不大于4mm，其整個筒體和地面垂直度公差為10mm，智能料位儀傳感探頭不要與任何金屬物體碰撞和接觸。
3.2 烘窯
為排除保溫材料和耐火磚施工中的水分，防止產生裂紋，在安裝完畢自然風干48h后，可在爐膛內堆放木材和煤塊，用煙囪自然抽風，低溫烘干
6、10h后即可加煤，鼓風投料，投入生產。
3.3 生產中的調整
當預熱帶的料位達到溢流圈口（即設定上限位）時，斗式提升機應停止工作；當預熱帶無物料（即下限位）時斗式提升機進行手動開起，同時輸送相應信號給喂料操作工；
烘干時熱風溫度一般不超過850qC。
排氣溫度低于120'C時，可適當減少提升機喂入量或提高爐溫，反之適當增加物料的喂人量或降低爐溫。
當出料水分過高，可暫時停料，提高爐溫，確保產品質量。
當發現較長時間沒卸料，應立即停止風機、提升機、輸送機，打開檢修門，觀察后，發現阻塞，用木棒擊打或撬杠引導卸料。
根據煤種的特性，找出定時排渣、加煤的習慣；要少排渣，勤加煤，保證爐溫正常。
3.4 停機的處理
(1)臨時停機
停機2～12h，底火正常的情況下，停止鼓風，關閉風門，關閉卸料插板及有關電路，逐步減少喂料量直至停止。在烘煤時盡量將烘干機的煤放凈，防止燃燒。十分鐘后，排渣加lOOmm～200mm濕煤層，堵上風口即停機。如果需繼續延長停機時間，爐內加濕煤、排渣，再關上風機的進風口即可延長燜火時間。
(2)長時間停機
不停鼓風機、不加煤，逐步減少料量直至停止喂料，當爐內無紅煤時，即停風、停提升機、輸送機工作，將物料和煤渣卸出。
4 使用效果
(1)系統投資省。如烘干產量在16t/h時．1臺KBH2014高效立式烘干機總投資為30多萬元；而回轉烘干系統需投資120余萬元。
(2)電耗與煤耗省。如烘干產量在25t/h時，1臺KBH2020高效立式烘干系統的電耗為1.75kWh/t干料，煤耗僅為9—10. 5kg/t干料；而周轉烘干機電耗為10～12kWh/t干料，煤耗為35～40kg/t干料。
(3)熱效率高。由于KBH高效立式烘干機內砌耐火磚，采用復合式熱交換結構，熱效率高達90%~95%；而回轉烘干機內部無耐火磚，熱損失大，熱效率僅為50%～60%。
(4)占地面積小，土建工作量少。KBH高效立式烘干機占地面積僅為20m2~25mz，不需廠房，僅需烘干基礎。而回轉烘干機占地面積為500rr12，600m2，需要廠房及大量土建。
從2002年初開始至2003年10月份，我企業四次在全國不同地方建廠均使用了KBH高效立式烘干機，使用效果均達到或超過規定要求，節約直接投資近500萬元，年節電150余萬元，年節煤80余萬元。KBH高效立式烘干機性能穩定，使用可靠，符合節能、環保和高產的要求。
