南京某公司突破傳統破碎理念，開發了一種Q-P型球破機。把球磨機的高運轉率和破碎機的高能量利用率巧妙的結合起來，為水泥粉磨提供了一種預粉磨加倉設備。
1、Q-P型球破機的原理

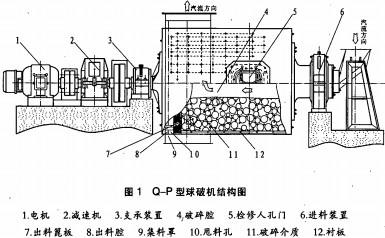

球破機的原理和球磨機相類似，主要工作部分是裝在兩個大型軸承上水平放置的回轉簡體，在倉內裝有幾種大小的研磨體，一般是鋼球，為了防止簡體被磨損，在簡體內壁裝有襯板（如圖1）。
當球破機回轉時；研磨體在離心力和筒體內壁的襯板面產生的摩擦力的作用下，被帶到一定的高度在重力作用下自由下落，沖擊底部的物料把物料擊碎。合格的物料被篩選出破碎機，不合格的在磨內繼續破碎。由于進料與出料端之間存在料面差能強制物料流動，而且研磨體下落時沖擊物料產生軸向推力迫使物料流動。因此，雖然球破機是水平放置的，但物料卻可以由進料端緩慢的流向出料端，完成破碎作業。
富通新能源銷售的球磨機、雷蒙磨粉機、雷蒙磨配件如下所示：

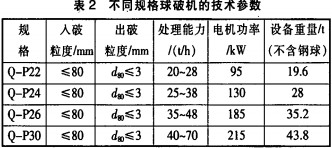

2、技術參數（見表2）
3、主要性能特點
(1)工作介質采用大鋼球，磨耗小，鋼球磨損變小后可做磨機級配用，無任何浪費；
(2)破碎機破碎比較大，細粉含量多；
(3)出料粒度穩定均勻，便于磨機鋼球級配，粒度大小可以通過出磨篦板調節，篦板縫隙越小，出料粒度越小；
(4)破碎腔內合格物料通過篦板及時排出，不合格物料繼續粉碎；
(5)破碎腔設置檢修孔，倒換鋼球方便；
(6)兩端軸承采用油脂潤滑，使用維修方便；
(7)設備運行可靠，運轉率高；
(8)采用集料罩收集細粉，無粉塵排放。
4、使用效果和經濟效益
福建某水泥廠的3#水泥磨，安裝了一臺Q-P型球破機，從2004年8月投產至今，設備運轉中除定期檢查外，幾乎沒有什么維修量。3’磨機為中2.2 x6.5m球磨機，原先水泥熟料經顎式破碎機一破入磨，粒度大于40mm，磨機產量不足14t/h，水泥粉磨電耗達35kWh/t，使用Q-P型球破機后，熟料入磨粒度平均1mm，最大不超過2mm，僅適當調整磨機研磨體的級配，系統在其他工藝條件沒變的情況下，已使磨機產量提高到20t/h，提高了42.9%。
使用破碎機后，產量提高，電耗降為28kWh/t，以每噸水泥節電7kWh/t計算，每年產水泥14萬噸，二年可節電98萬kWh，按平均電價0.5元計算，節約電費49萬元。同時，水泥比表面積大幅度提高，由原來的300m2/kg，提高到350m2/kg，混合材大幅度增加，經濟效益十分顯著。
5、使用中要注意的問題
適當調整磨機結構和研磨體的級配：使用Q-P型球破機后，物料人磨機的粒度大幅度的降低，為了與此相適應，必須減少磨機一倉的破碎能力，增加磨機二倉的研磨能力。一般首先縮短一倉的長度，將磨機隔倉板移動1～2塊襯板的距離，再根據入磨物料的粒度，重新計算磨機球的級配，調整各倉的裝載量，縮短平均球徑才能達到提高磨機產量的目的。
使用Q-P型球破機后，磨機產量顯著提高，粉磨系統中其他設備必須有足夠的能力或經過改造后可以滿足系統提高產量的要求，不要因輔機設備工作能力不足而影響球破機效果的充分發揮。
