1、引言
10千伏配網直接面對廣大用電客戶，而負荷開關是配網中的主要設備，其質量的好壞直接影響著10千伏電網的運行水平和供電質量。從最初的產氣式空氣絕緣到現在普遍使用的SF6全絕緣可觸摸負荷開關柜，當中經過了好兒種柜型的發展，但在實際應用中仍然存在需要進一步改進的地方。
2、概述
2.1滅弧介質

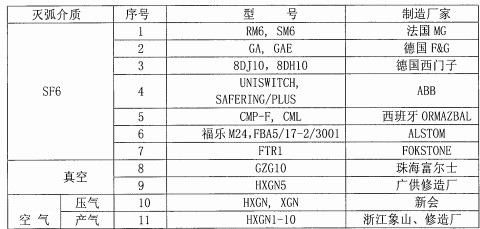

廣州局目前在用10千伏負荷開關的滅弧介質主要分為SF6、真空和空氣三大類，其對應的主要型號及廠家列表1如下：
其中以SF6為滅弧介質的開關柜用得最多，而以空氣為滅弧介質的開關柜已經不再投入新的使用，1日的亦逐步更換為SF6配電柜。
2.2絕緣結構
SF6負荷開關柜分為半絕緣和全絕緣兩種結構形式，前者開關本體密封在SF6氣箱中、母線裸露在空氣里；后者開關、母線均密封在SF6氣箱中，且電纜頭也被封閉在絕緣材料里。全絕緣負荷開關柜在封閉的電纜接頭處增添接地線（俗稱“水帶”）成為全屏蔽，即可觸摸。全封閉的電纜接頭又可分為肘形接頭（俗稱“煙斗頭”）和直插式接頭。
半絕緣的開關柜一般為間隔式，即可擴展；全絕緣的開關柜分為可擴展式和不可擴展式。3 SF6負荷開關柜的應用情況
SF6負荷開關柜按功能可分為進線柜和熔絲柜，以下比較分析范圍是表1所列SF6負荷開關柜，并包含進線柜和熔絲柜兩種情況。
3.1操作方式
目前常用的SF6負荷開關柜均采用三工位結構，開關與接地刀不能同時合上。這里主要從操作難易、面板是否清晰、有否防誤指引等方面進行比較。

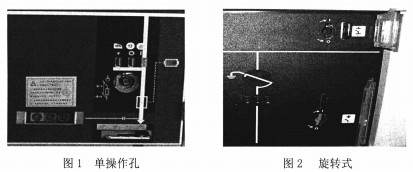

有個別柜型只有一個操作孔進行開關、接地刀的操作外，如圖1，其余均分開開關、接地刀兩個操作孔。

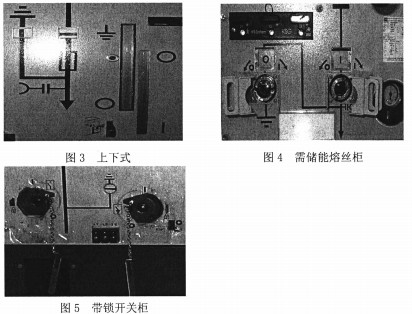

從手柄的操作形式來分，可分為旋轉式和上下式兩種，如圖2、圖3，其中圖2所示開關柜由于旋轉距離短而操作起來比較省力，而上下式操作的開關柜則有界面清晰直觀的優點，即使對操作不夠熟練的員工也能輕易學會：有部分熔絲柜帶電劫分閘功能，開關合閘同時需要儲能，操作起來較費力，如圖4。
為防止誤合地刀，變電站出線02頭以及聯絡柜兩種情況最好使用帶人工鎖的開關柜，圖5僅列出其中一種。
3.2結構排列
主要從電纜頭和熔絲的排列方式來展開。

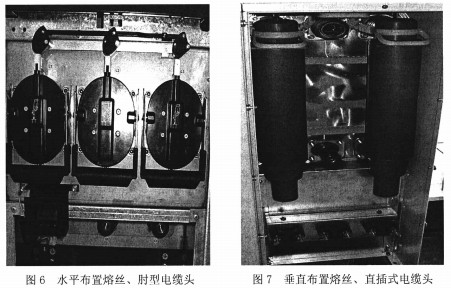

上面提到過的全絕緣電纜頭，分為肘形和直插式。一般地，熔絲柜中這兩種形式的纜頭是由熔絲的布置方式決定的，當熔絲水平放置時，纜頭為肘形；而當熔絲垂直放置時，纜頭為直插式，如圖6、圖7。但也有例外的，當開關柜體積較小時，即使熔絲水平放置，纜頭亦采用直插式。
廣州局目前使用的10千伏電纜以三芯電纜為主，安裝時直插式電纜頭A、C兩相較B相長，運行中較長兩相因應力而產生向下的拉力，而使長度較短的B相電纜接頭容易松脫，不利于運行。
此外，大部分電纜頭接位是水平布置的，但也有階梯型布置的，后者要求安裝時必須先驗準相位，才能安裝纜頭，否則要將低位置的纜頭換至高位置時，出現電纜長度不夠的情況。
3.3材質選擇
由于材質、結構方面的原因，半絕緣的SF6負荷開關柜在開關套管、電纜頭及其支持瓷瓶處會形成“凝露”，產生臭氧，甚至導致絕緣閃絡，該柜型事故在SF6負荷開關柜事故中占很大比例。
3.4帶電指示器
帶電指示器分為插入后顯示式、長明燈和閃爍i種形式，其中插入后顯示式更耐用。
4、結論
一、SF6負荷開關是10千伏配網中廣泛使用的開關設備，分為半絕緣、全絕緣兩種，由于半絕緣負荷柜在運行中出現“凝露”，因此選用全絕緣柜為宜。
二、從安全、易掌握的角度出發，宜選用易操作、界面清晰直觀，最好有防誤措施的柜型。
三、結合廣州局三芯纜的特點，選用肘形纜頭的柜型較好。
四、帶電顯示器不宜使用長明燈或閃爍形式，宜使用插入后顯示式。
