1、星／三角起動和軟起動
天津鋼管公司煉鋼廠離心風機系統的控制部分原來采用“星／三角”轉換起動電路，現在改為由ABB軟起動器控制風機的起停。
1.1 兩者的比較

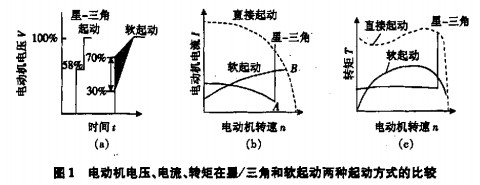

星／三角起動屬于降壓起動方式，當電路接通為基形時，電壓約為58%．當轉速上升到一定值時，電路轉換為三角形，電機接全壓起動至額定轉速。該方式與直接接全電壓起動時相比，電流和轉矩降低到25%～30%，比直接加全壓起動是有明顯優勢的。但當電路轉為三角形時，電壓增至全壓，電流突增，若為大電流電機，引起電網波動，轉矩增大，對設備沖擊很大，機械應力劇烈。星／三角和軟起動兩種方式的比較如圖1所示。
軟啟動器是集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，也屬于降壓起動方式。從圖1中的曲線可以看出，它明顯優于星／三角起動方式。圖1(a)中的軟起動方式，電機初始電壓為全電壓的30%（在ABB的軟起動器中，可以設定初始電壓值為全壓的30%～70%），經過延時，逐步升壓，轉速上升，最終電壓升至全壓，轉速達到額定值；圖1(b)表明軟起動方式時電機的起動電流穩步上升至B點，再降至額定值左右，不會對電阿造成沖擊；從圖l(c)的電機轉矩特性來看，軟起動方式時，電機的轉矩特性曲線相當平滑，說明機械應力穩定變化。
1.2 ABB軟起動器的主要特點
在離心風機系統中使用的軟起動器是ABB公司的智能型產品PSTlB-370，它的主要特點有以下幾方面：
(1)內置旁路接觸器，當軟起動器完成起動任務后，旁路接觸器投入運行，保護了電子器件受損壞并延長其使用壽命；
(2)先進的集成保護功能；
(3)數碼顯示參數，使設置和操作簡單；
(4)通用總線通信系統（該功能在本系統中未用）；
(5)可編程信號繼電器，通過菜單預設報警信號、故障或其它事件；
(6)過載系數為115%，即這個軟起動器的額定電流為370 A．它可以一直工作在370 x115%=425.5(A)。
2、風機的作用
離心風機將主風機吸至布袋的灰塵清至灰倉，完成清灰任務。由于該風機在清灰時將布袋粘附的灰吸下來，而主風機是將煙塵吹至布袋，兩者氣流方向相反，因此該風機又稱為反吹風機。
2.1風機清灰系統簡介
風機清灰系統由一臺功率為160 kW，風量為75000 m

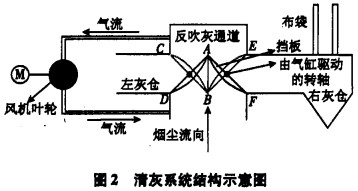

3／h的風機、氣流管道、10個灰倉和10個布袋室、10個氣流方向轉換裝置組成。氣流轉換裝置由擋板、驅動氣缸、電磁閥、限位等部件構成。清灰系統的結構示意圖如圖2所示。
2.2清灰原理
主風機將煙塵經管道送至除塵器區域。當反吹風機運行后，清灰即開始，由程序來控制10個布袋室按序逐一完成清灰，每個布袋室清灰1min10s，在完成一個循環后，間歇15 min后，開始下一個循環。如圖2所示，當右邊的布袋室在清灰時，該布袋室的氣流轉換裝置的擋板打在AF位置，而其它9個布袋室的氣流轉換裝置打在BC位置或BE位置。即清灰時，氣流方向為：布袋一灰倉上部—經擋板導流一反吹灰通道—氣流管道一反吹風機。在反吹風機的吸力作用下，布袋上粘附的灰塵抖落在灰倉中。
3、風機控制系統
3.1 主回路及控制線路設計

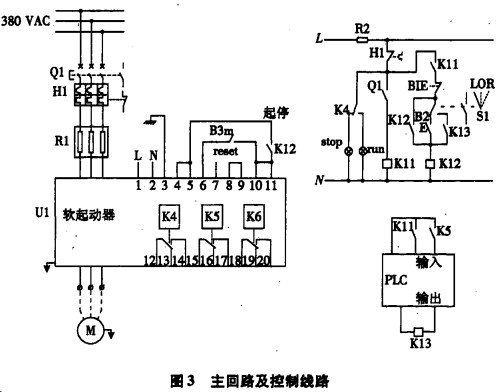

結合ABB軟起動器的電路和使用實際，設計了圖3所示的主回路及控制線路。Q1為帶有輔助觸點的斷路器，H1為帶有常閉過熱觸頭的過熱過流裝置，Rl為快熔，UI為ABB軟起動器。B1，B2為在現場起動時操作盤上的停止按鈕和起動按鈕，B3為軟起動器的復位按鈕。在遠程起動風機時，鑰匙按鈕S1打在R位，通過監控畫面，發出起動指令，該命令被送至PLC，PLC執行程序，若條件滿足，輸出信號給K13，接著軟起動器運行。
3.2軟起動器的參數設置

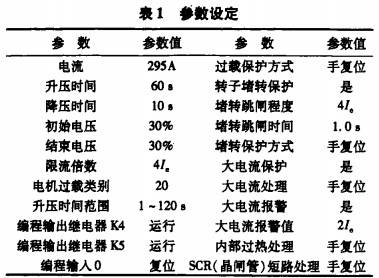

軟起動器上電后，通過它的LCD顯示屏即可進行參數設置。在主菜單里，有應用設置、基本設置、功能設置等子項，首先，將應用設置選為離心風機。根據本系統的具體情況，設定的重要參數如表1所示。
在表1中，電流設定為電機的額定電流295A，即I
e；設定編程輸出繼電器K4，K5為運行功能，因為在電路設計（圖3）中用到了該功能；設定編程輸入0（即軟起動器端子6和11）為復位。參數大電流保護具有一個固定的跳閘值為200 ms內8倍額定電流。參數大電流報警是指當軟起動器在全電壓30 s后，開始對電路監測，一旦電流高于設定值2L，就發出報警信號。
3.3軟啟動器及系統的運行
3.3.1存在問題及參數調整
軟起動器還有兩個重要參數：電機欠載保護和電機欠載報警。在上文中沒有設定其值，是由于負載的特殊性。在前文中提到，反吸風機的負載有兩種狀態：清灰和不清灰。當清灰時，負載變大，電流增加；不清灰時，負載恢復，電流接近電流額定值。根據觀察，其電流變化規律大致如圖4所示。
當電流設定為295 A時，電機要在350 A左右運行11 min 40 s，則軟起動器監測電機長時間處于過載狀態發出過載保護信號，使系統停機；當電流設定為370 A時，電機在260 A左右運行15 min．軟起動器監測電機長時間處于欠載狀態，發出欠載保護信號，使系統停機。結合實際應用，將電流設定為軟起動器的額定電流370 A，取消了電機欠載保護和報警功能。
因此，對軟起動器的參數作了調整，見表2。
表2 風機參數設定調整
|
參數 |
參數值 |
|
電流 |
370A |
|
電機過載類別 |
30 |
|
限流倍數 |
3Ie |
|
堵轉跳閘程度 |
3Ie |
3.3.2運行情況
在起動過程中，通過軟起動器的LCD顯示屏觀察電機的電流在60 s內平穩上升，在現場看到風機的轉速平穩上升至額定值，電機發出的噪聲明顯好于星／三角起動方式下的電機噪聲。
4總結
本系統中使用的軟起動器是ABB公司新推出的智能型產品，功能強大，操作簡單，基本上無需維護。經過在該系統中使用一年以來．運行穩定；解決了電流突跳對電網的沖擊，使機械設備的應力大大減小。
