一般采用以下幾種造粒方法
(1)團聚式造粒 它是在轉(zhuǎn)動、振動、攪拌等作用下，使處于運動中的濕潤粉體發(fā)生凝聚�；蚶昧骰彩垢稍锓哿ｓw通過供給噴淋液（黏結(jié)劑）而獲得凝聚力，從而成長為適當顆粒的方法。
(2)擠出式造粒 它足采用擠出、滾筒擠壓或壓制等機械加工，將干燥粉體或含粘結(jié)劑的濕潤粉體制成圓柱形、球形或片形的方法。
(3)破碎式造粒 它是將塊狀材料粉碎成大小適度的粒料。
(4)熔融式造粒 它是將熔融液體冷卻硬化進行造粒的方法。
(5)噴霧造粒 它是將液體中的固彤物濃縮后直接成粒的方法。
(6)液相中晶析造粒法 它是使物料在液相中析出結(jié)晶的同時，借液體架橋劑和攪拌作用聚結(jié)成球形顆粒的方法。此技術(shù)在制藥工業(yè)中應用較為廣泛。因為顆粒的形狀為球狀，所以也叫球形晶析造粒法，簡稱球晶造粒法。球晶造粒物是純物料結(jié)晶聚結(jié)在一起成型的球形顆粒，其流動性、充填性、壓縮成型性好。近年來，該技術(shù)成功地應用于功能性微丸、微球的制備。即在球晶造粒過程加入高分子共聚沉淀，制備了緩釋、速釋、腸溶、胃溶性微丸，漂浮性中空微丸，生物可降解性微囊等。最近又成功地應用緩釋微丸的制備中。
球晶造粒技術(shù)原則上需要三種基本溶劑，即：使物料溶解的良溶劑、使物料析出結(jié)晶的不良溶劑和使物料結(jié)晶聚結(jié)的液體架橋劑。液體架橋劑在溶劑系統(tǒng)巾以游離狀態(tài)存在，不混溶于不良溶劑中，并優(yōu)先潤濕析出的結(jié)晶使之聚結(jié)成粒。因此，溶劑系統(tǒng)的選擇是球晶造粒成敗的關(guān)鍵。
常用制備方法是將液體架橋劑與物料同時加入良溶劑中溶解，然后在攪拌下再加入不良溶劑中（圖1-30），良溶劑證即擴散于不良溶劑中而使物料析出微細結(jié)晶．同時在液體架橋的作用下，將物料結(jié)晶聚結(jié)成粒，并在攪拌的剪切作用下使顆粒變成球狀。液體架橋劑的加入方法也可根據(jù)需要或加至不良溶劑中，或析出結(jié)晶后再加入。

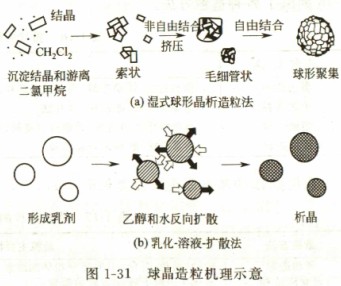

球晶造粒機理大體有兩種，如圖1-31所示。一種是將物料溶液在攪拌下加至不良溶劑中時，先析出結(jié)晶，然后在架橋劑的作用下聚結(jié)成球形顆粒。另一種是將物料溶液在攪拌下加入不良溶劑中時，先形成亞穩(wěn)態(tài)的乳滴，然后逐漸固化成球形顆粒。通常將前者稱為濕式球晶造粒法，將后者稱為乳化溶劑擴散法。兩種造粒機理的產(chǎn)生主要與液體架橋劑的加入方式及物料的性質(zhì)有關(guān)。如將液體架橋劑加入不良溶劑中時，主要表現(xiàn)為濕式球晶造粒法；如將液體架橋劑加入物料的良溶劑中，進行造粒時，主要表現(xiàn)為乳化溶劑擴散法。此時先形成乳滴是因為物料與良溶劑及液體架橋劑的親和力較強，良溶劑來不及擴散到不良溶劑中的結(jié)果。隨著乳滴中的良溶劑不斷擴散到不良溶劑中，乳滴內(nèi)的物料不斷析出，被殘留的液體架橋劑架橋而形成球形顆粒。乳化劑擴散法廣泛應用于功能性顆粒的粒子設計上。
球晶造粒技術(shù)的特點是：
①在一個過程中同時進行結(jié)晶、聚結(jié)、球形化過程，結(jié)晶粒子（一級粒子）與球形粒子（二級粒子）的大小，可通過改變?nèi)軇┫到y(tǒng)、攪拌速度及溫度等條件來調(diào)節(jié)；
②制備的球形顆粒具有很好流動性，接近于自由流動粉體的性質(zhì)；
③利用物料與高分子的共沉淀法，可制備功能性球形顆粒，重現(xiàn)性好，可應用于目前熱門研究的微米或納米級別的物料載體的研究，最大的弱點是使用有機溶劑，但可以選擇無毒溶劑。
球晶造粒技術(shù)的發(fā)展前景：
①如能在合成的最后一步重結(jié)晶過程中利用詼技術(shù)直接獲得適合制劑的顆粒，不僅節(jié)省各種輔料，而且省工、省能，將帶來很好的經(jīng)濟效益和社會效益。
②近20年來探索的制備各種功能性顆粒的成功經(jīng)驗，將為功能性微球制劑的制備開辟新的途徑。
三門峽富通新能源科技有限公司生產(chǎn)
顆粒機、
木屑顆粒機、秸稈顆粒機、秸稈壓塊機等生物質(zhì)成型設備，我們時刻歡迎各大客戶來我們廠參觀考察。
