六氟化硫( SF6)斷路器是利用SF6氣體作滅弧介質及觸頭斷開間隙絕緣介質的一種斷路器。

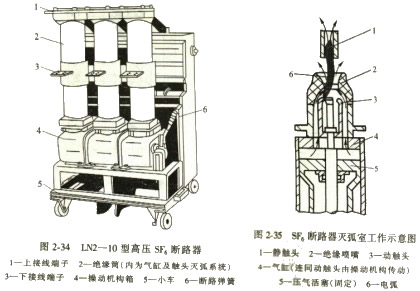

SF6斷路器的結構，按其滅弧方式分，有雙壓式和單壓式兩類。雙壓式具有兩個氣壓系統，壓力低的作為絕緣，壓力高的作為滅弧。單壓式只有一個氣壓系統，滅弧時，SF的氣流靠壓氣活塞產生。單壓式結構簡單，我國現在生產的LN1、LN2型斷路器均為單壓式。圖2-34是LN2-10型高壓SF6斷路器的外形。
SF6斷路器滅弧室工作示意圖如圖2-35所示。斷路器分閘時，裝有動觸頭和絕緣噴嘴的氣缸由斷路器操動機構通過連桿帶動，離開靜觸頭，造成氣缸與活塞的相對運動，壓縮SF6，使之通過噴嘴吹弧，從而使電弧迅速熄滅。
SF6斷路器與油斷路器比較，具有下列優點：斷流能力強，滅弧速度快，絕緣性能好，檢修周期長，適于頻繁操作，而且沒有燃燒爆炸危險。但是它要求加工精度高，對其密封性能要求更嚴，因此價格較貴。
SF6斷路器主要用于需頻繁操作及有易燃易爆危險的場所，特別適于作全封閉組合電器。
SF6斷路器配用CD10等型電磁操動機構或cr7等型彈簧操動機構。
