化工系統的供配電網絡大多是大容量的。在供配電系統中，DW15系列斷路器主要用于分配電能及保護線路。斷路器也常用于大功率電動機的電源端，當電動機啟動柜出故障或失靈時，起到對設備過載、負電壓和短路保護的作用。由于電氣設計上存在一些問題，DW15系列斷路器在實際使用中故障較多。根據實際使用情況，一對DW15 -630A和DW15 -1500A斷路器電氣控制作了改進，現介紹如下。
-
定做類型：各種高低壓配電柜
設備類型：配電柜
-
定做類型：各種高低壓配電柜
設備類型：配電柜
1、電氣控制形式的選擇
DW15系列斷路器的電氣控制有印刷電路板（電子）式和熱磁式兩種。筆者認為硫酸裝置的供配電系統不宜選用電子式斷路器，主要原因為：
a．只需實現設備過載、負電壓和短路的保護，沒有必要采用較為復雜的電子控制板；
b．電子控制板上的電子元件易損壞且難以檢查，一旦損壞只得更換整塊控制板，費用較高；
c．電子控制方式靈敏度高，經常誤操作而造成大面積停電，且一旦誤動作，較難恢復；
d．電子式斷路器不能頻繁操作。
鑒于以上原因，我廠選用了熱磁式斷路器。但在使用中，熱磁式斷路器仍存在一些問題，我廠根據實際情況作了改進。
2、熱磁式斷路器電氣控制的改進
2.1 DW15 -630A斷路器的改進

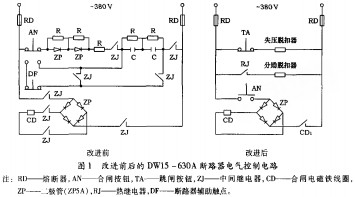

改進前后的DW15 - 630A斷路器電氣控制電路如圖1。
改進前，為使合閘電磁鐵線圈CD瞬間帶上380V直流電，在合閘之后，中間繼電器ZJ的4對常開觸點斷開使整個整流橋不帶電，故設計采用了一套輔助的半波整流充電貯能電路。在實際運行中，二極管ZP、電容器C及中間繼電器ZJ故障頻繁，致使整流橋燒壞，斷路器不能工作。為此，對電氣控制電路進行了改進，簡化了控制線路，便于故障的查找。在改進時，整流橋上的二極管容量宜適當選大一些，一般為5～10 A。
2.2改進前后的DW15 -1500A斷路器電氣控制電路

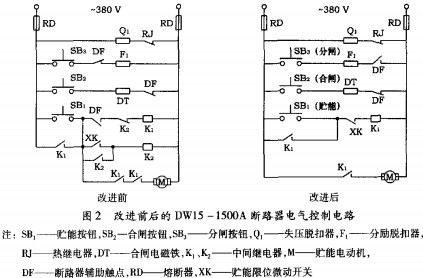

改進前后的DW15 - 1500A斷路器電氣控制電路如圖2。改進前，在電動貯能合閘回路中，選用了2個中間繼電器K1、K2作為轉換。在實際運行中，轉換常出故障。改進后，線路簡單，動作可靠，效果良好。根據供電場所的需要，常可選擇取消失壓保護（不取消也可以），將失壓脫扣器Q，掛鉤解除，即可實現線路停電不跳閘，合閘也可不受影響。
3、結束語
DW15系列斷路器是一種典型的機電一體化開關設備，其中電動齒輪、彈簧及連桿機構在聯動時較為復雜。斷路器的機械控制機構是一整體，執行機構亦是一整體，故控制機構需整體拆裝。我廠根據硫酸生產的實際情況對DW15系列斷路器電氣控制進行了改進。多年的運行實踐表明，改進是成功的，不但簡化了控制電路，而且使供電網絡安全可靠，大大減少了停電故障，保證了硫酸裝置的長期穩定運行。
三門峽富通新能源可以根據用戶的需求訂做各種類型的高低壓配電柜。（三門峽配電柜訂做、鄭州配電柜訂做、洛陽配電柜訂做、鞏義配電柜訂做）
