變電站低壓配電系統采用智能化自動裝置系統，是為了減少現場誤操作事故，提高電網供電可靠性，降低變電站的運行成本，滿足變電站無人值班的要求，需要對變電站原有低壓配電柜進行改造，按照變電站低壓配電系統標準對低壓配電柜進行重新設計、施工。以一座典型220kV秋長變電站的低壓配電拒更換，總結了施工技術，施工管理、提高電網安全運行措施等方面的經驗，在變電站低壓配柜更換工程中推廣應用，有著十分重要意義。
1、變電站的基本情況
220kV秋長變電站位于惠州市惠陽區秋長鎮，原有主要設備為r、Il段進線柜各一面，饋線柜共4面，分段柜1面，母線排為12*IOMM鋁排，進線柜開關為老式開關，饋線柜的開關是老式空氣開關，站內原有的380V低壓配電系統由于時間使用較長，部分儀表和燈光已不能正確顯示，運行安全性較差。為了保證運行的安全性，本期將站內原有的380V低壓配電系統全部更換。原有饋線柜內電纜不變，本站現為有人值班站。
2、變電站綜合自動化系統設計原則
(1)按無人值班、四遙站設計，采用二個進線柜和分段柜綜合自動化實現控制、保護、計量、遠動等功能。(2)保護監控全部采用微機綜合自動化系統，并實現就地、遠方兩種控制方式。(3)全部四遙量采用大容量通訊雙網送至調度中心，支持通訊規約。(4)計量均采用三相四線電子表，計量點留雙表位置，雙485口分別用于自抄系統及采集系統．
3、主要施工方法
3.1施工技術要點：
3.1.1查清原饋線電纜回路，熟悉施工圖紙
原有饋線電纜回路的熟悉以站內保存的原有竣工圖紙．現場各部件標簽、電纜牌為參考，設計變更，工程聯系單等資料及根據圖紙對照設備實際接線，查清原有饋線電纜的接線去向，查找中重點查清楚直流充電電源、通信電源、場地端子箱電源回路等（包括電源環供方式）。
新施工圖紙的熟悉包括：1）、圖紙的設計意圖；2)、圖紙中閉鎖，控制原理清晰、明確*3)，端子排接線圖與原理圖、到貨設備是否相符．
3,1.2加強與運行部門，建設單位的溝通，交流技改項目施工通常是在邊運行邊施工，項目部主動及早與運行部門、生產技術部門溝通，確定總體施工步驟、明確每一步的施工任務（每一步施工任務應環環相扣）、確定每一步驗收辦法等。項目部統籌策劃，科學管理，避免在施工中可能的同一設備多次重復停電。同時了解運行部門在閉鎖方面的特殊要求等。與運行部門、建設單位建立密切溝通平臺，對施工過程中存在的問題等及時．有效的解決，確保站內沒備正常安全運行。
3.1.3總體施工方案編制
更換低壓配電系統的施工方案盡可能編制詳細具體、具有很強的可操作性和指導意義，該方案應包括：工程概況，施工組織機構、施工進度計劃（每一工序的工作任務、計劃工作時間，涉及的需停電設備等），施工準備、施工程序、方法、質量控制及措施，安全保證措施。
3.1.4重要工序的施工控制
每一工序必須做好相關的安全，技術措施準備，并由有經驗的工人負責施工，
電纜轉接時的拆除步驟如下：饋線電纜拆除前應先用筆記本寫下其電纜型號，電纜的走向，原來所用的空氣開關大小等原始資料，饋線電纜拆除應先根據其電纜牌、標簽確定其去向及其用途，若此電纜已無標簽又無電纜牌的，可以與運行人員商量，斷開開關，看主控室里面是否有那一裝置的交流失壓的音響報警等到來辦斷，應先斷開其空氣開關，用萬用表對其下端頭進行電壓測量，若無電壓，才可開始拆除（應先拆除接地線、零線，再拆除相線，每拆除一根相線后要用絕緣膠布包好其裸露部分，接回時與其順序相反），無電也要當作有電來施工。
4、安全技術管理措施
4.1建立健全完善的安全保證體系及網絡
建立以項目負責人為第一安全責任入，工作負責人為安全直接責任人。落實各級安全責任制度，做到層層抓安全，
人人管安全，安全責任和風險全員承擔，實現安全管理目標。
4.2加強安全教育，施工過程安全控制
對所有施工人員在進場前必須參加安全管理制度文件，Ⅸ安全工作規程》、施工方案、危險點分析及評價等學習并經考試合格才上崗，(安規》中的保證安全技術措施，帶電作業、儀表等二次回路上的工作等章節列入重點學習．
安全技術措施交底：每分項工作必須認真按照施工分項方案編寫的詳細安全技術交底，危險點分析及措施，作業流程表格，做到安全技術交底清楚，作業嚴格按程序執行。
4.3做好施工危險點分析及防范措施

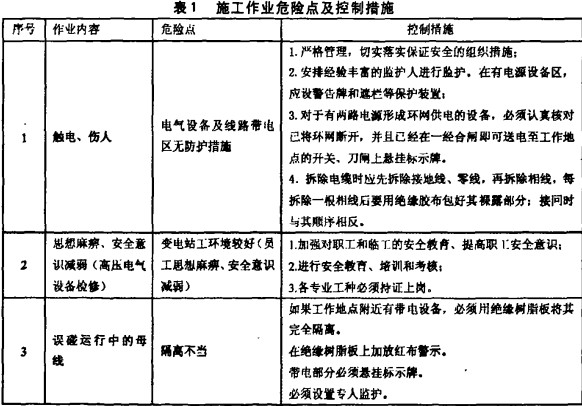

每一工序編制有安全技術措施，并對其進行安全風險評估及防范（主要工序的分析），詳見表1
5、結語
220kV秋長變電站低壓配電系統更換施工中，確保了站內設備安全正常運行，投產至今低壓配電系統安全穩定運行，提高了電網供電可靠性，發揮了出色的經濟效益。技改項目工程具有工期緊，技術性強，危險點多、協調量大等特點，在施工技術、施工管理、安全技術措施等方面的成功經驗，為類似變電站低壓配電系統更換項目提供了寶貴的經驗。
