隨著工業自動化技術的快速發展，目前新技術或新設備在工廠中的不斷使用，要求工廠技術人員必須與時俱進，利用工業發展的成果，促進工廠設備技術的改革和創新。可利用較先進、可靠的控制繼電器( eas-y719 - AC - RC)改進老式的FARVAL
球磨機齒輪噴霧潤滑系統，使噴霧潤滑系統控制技術提升到新的高度，以實現設備運行的可靠，確保生產長效進行。
一、噴霧系統原理
噴霧潤滑系統的重要作用是循環給球磨機大齒輪噴油，防止大齒輪磨損。從價值或作用上看，球磨機是磨礦工藝中的重要設備，保證齒輪正常就是確保球磨機正常運行，因此，噴霧潤滑系統扮演著重要的角色。
（一）噴霧系統工作原理如圖l所示。噴霧潤滑要求有定時自動噴油和人為手動噴油的功能。
（二）邏輯分析
l、閥1、閥2由定時器定時循環工作。
2、閥2工作后，氣動油泵工作，分配器噴油，計數開關動作。注：有計數，說明有油噴出，無計數，說明無油噴出。
3、當計數器接受到設定的計數次數時，把閥2關斷，而閥1延時2分鐘關斷。注：閥1延時關斷，屬稱“后吹”功能，避免油管堵塞。
4、閥1、閥2關斷后，定時器又定時工作。
5、1-4為一個循環周期。
6、當五路輸出油分配器無油噴出時，計數開關不動作，無計數，控制器故障報警輸出。
7、閥1不工作情況下，當氣管壓力過低時，Ps開關動作，控制器故障報警輸出。
8、11和12分別實現自動和手動噴霧控制功能。注：自動功能需要離合器運行返回條件。
二、傳統繼電器式控制系統改進過程
（一）控制器選型
老式控制系統外圍線路無需做改動，使用easy719 - AC - RC實現老式控制器的控制功能。easy719 - AC - RC特點：它是邏輯控制繼電器．具有簡單的邏輯編程功能，有12個輸入通道，6個輸出通道，完全能滿足噴霧潤滑系統的控制要求，同時它有安裝方便，操作簡單，運行可靠的特點，是老式控制系統改進的首先設備。
（二）編程

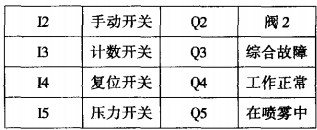

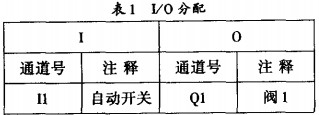

1、I/O分配
2、編程
(1)在編程過程中，要分析理論邏輯關系，同時要注重實際運用的可行性，避免在實際使用中，控制的現象的不一致。根據噴霧系統邏輯關系，控制器程序如圖2所示，可實現定時循環噴霧、延時“后吹”、故障報警及故障復位功能。
(2)T1為Ql、Q2循環動作定時器，T2為Q1“后吹”定時器，．13為無計數報警定時器。
(1)控制線路實現

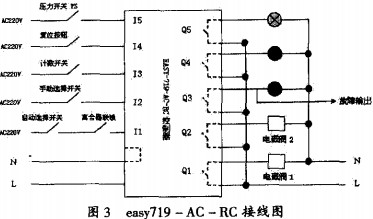

easy719 - AC - RC型控制器工作電壓為AC220V，同時輸入輸出通道工作電壓均為AC220V．不需要轉換電壓。工作現場電壓較穩定，可以不使用穩壓開關電源，因此控制器線路實現簡單。接線圖如圖3所示
三、總結
通過在我公司工藝生產系統上采用eagy719 - AC - RC型控制繼電器實現
球磨機齒輪噴霧潤滑系統控制的實踐證明，它與以往的傳統繼電器電氣控制系統相比，可靠性、穩定性及擴展性有了很大的提高，取得了較好的應用效果。easy控制繼電器能夠簡化控制線路，在運行過程中，方便現場維護．降低故障率，降低維修成本。經過一年多的運行，除了設備的機械故障外，沒有出現電氣控制上的問題，完全符合設計要求。
